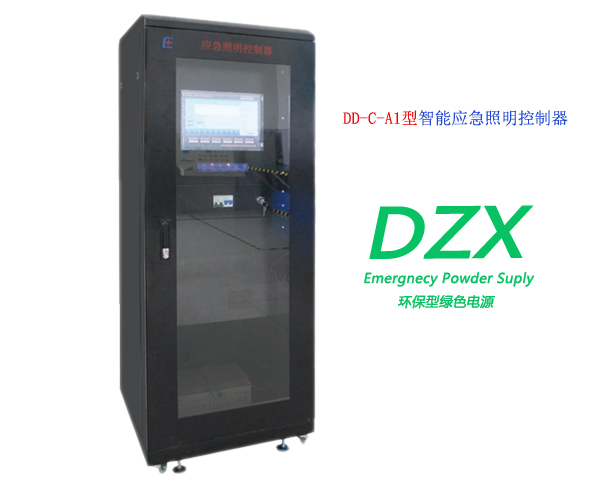

智能应急照明控制器





   供电电源:AC220V±10%/50Hz          备用电源:应急时间大于3h(其他根据要求配置)

     主  控 机:嵌入式工业控制计算机       显  示 器:15''工业全彩液晶触摸显示器/1024*768

     打  印 机:热敏感打印机(可选)       总线技术:双总线模式—CAN控制总线/485通讯协议

     通讯接口:RS485\CAN-BUS             外形尺寸:1600*600*600(mm)/立柜式

     防护等级:IP30                               接地方式:电阻≤0.5Ω(应急运行时,输出对地隔离运行)

     通讯电压:DC5V                              运行环境:-10℃~+35℃/湿度≤90%

    系统限制:设备数量:≤12800个;

                   通讯回路数:6路;

                   单回路通讯距离:2000米


1、控制器能控制并显示与其相连的所有消防应急灯具的工作状态,并显示应急启动时间。
2、控制器与其相连的消防应急灯具之间的连接线开路、短路时,会发出声、光故障信号,并指示故障部位。
3、控制器具有人性化设计的平面图形监控功能,能实时显示灯具的状态、灯具的地理位置、火灾发生地点、能显示应急疏散逃生路线;并显示应急启动时间。
4、控制器自动实时测试通讯供电线路、系统组件、蓄电池、应急光源等是否工作正常;
5、定时周期检测应急转换功能和应急持续时间,并满足以下要求:
(1)可根据要求设定检测周期和检测时间;
(2)为避免在检测过程中发生火灾,系统可以设定检测间隔灯具的数量和时间;
(3)为使监测数据准确,系统自动避开检测前灯具发生应急放电情况。
6、采用32位ARM处理器,实时运算处理功能强大。
7、可存储多达上万个节点信息,支持节点信息的中文录入模式。
8、人性化的人机界面操作,人机操作均可由触摸屏触摸实现。
9、1024*768分辨率15英寸触摸真彩液晶显示器,实现各参量动态实时监控及报警;
10、黑匣子记录功能,能自动储存1000条以上系统的各种信息
11、可选择配备微型汉字打印机,可打印系统运行时发生的各种火警、故障及应急信息。
